MYSTERY MAR-929U — автомагнитола формата 1DIN.

MYSTERY MAR-929U — достаточно качественная автомагнитола, способная скрасить путешествие на автомобиле и заполнить салон любимыми песнями и мелодиями.

Долгое время не использовал MYSTERY MAR-929U, а в октябре 2020-го года решил снова начать ею пользоваться. Пробую воздержаться от покупки автомагнитолы ACV WD-7040 формата 2DIN, ибо она мне не особо нужна, хоть и хочется — люблю попеть на ходу, когда рядом нет слушателей.

Скопировал информацию из файла Mystery_929.pdf , но рисунки не были скопированы — пару из них нашёл в другом источнике и вставил. Пришлось повозиться с редактированием, но терпение моё иссякло, поэтому есть огрехи:

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ АВТОМОБИЛЬНОГО MP3/WMA РЕСИВЕРА MYSTERY MAR-929U

background image

Съёмная передняя панель
Совместимость с форматами MP3/WMA
USB разъем
Воспроизведение записей с SD/MMC карт
Аудио вход на передней панели
Повтор/Случайно
AM / FM / УКВ радиоприемник
Автопоиск/Сканирование станций
Полнофункциональный карточный пульт ДУ
2- канальный линейный выход RCA Выходная мощность 4 х 50 Вт
Разъёмы ISO-типа

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

Благодарим Вас за покупку данного автомобильного мультимедийного ресивера. Перед подключением, эксплуатацией и/или настройкой ресивера для обеспечения безопасности тщательно изучите настоящее руководство пользователя. Сохраняйте руководство пользователя для использования в будущем.

Меры предосторожности………………………………………………………………………………………2
USB/SD/MMC…………………………………………………………………………………………………….5 Управление МРЗ воспроизведением…………………………………………………………………….6
Порядок установки и излечения ресивера……………………………………………………………. 7 Подсоединения…………………………………………………………………………………………………… 9 Кнопки управления на передней панели……………………………………………………………..10
Основные операции………………………………………………………………………………………….. 11 Управление радиоприемником……………………………………………………………………………12
Управление МРЗ проигрывателем………………………………………………………………………13
Установка ЗО/иЗВ накопителей…………………………………………………………………………..14
Пульт ДУ………………………………………………………………………………………………………. 14 Возможные неполадки и способы их устранения…………………………………………………16
Технические характеристики……………………………………………………………………………….17

-2-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ
- Перед началом подключения убедитесь, что напряжение в вашем автомобиле соответствует 14,4 В постоянного тока с минусом на корпусе.
- Отключите «-» клемму аккумулятора перед началом установки для снижения вероятности повреждения аппарата и предотвращения короткого замыкания при подключении.
- Убедитесь, что подсоединения цветных проводов произведены в соответствии со схемой. Неправильное подсоединение может вывести из строя ресивер (привести к сбоям в работе) или повредить электрическую систему автомобиля.

- Убедитесь, что минусовой провод, подсоединяемый к колонкам, подключен к отрицательным клеммам колонок. Никогда не подсоединяйте «-» провод колонок к корпусу автомобиля. Для обеспечения достаточной вентиляции прибора и снижения риска возгорания не перекрывайте вентиляционные отверстия корпуса и область радиатора. — Не допускается подключение провода питания магнитолы напрямую к аккумуляторной батарее, минуя ключ зажигания, поскольку это приведет к ускоренному разряду аккумулятора во время стоянки автомобиля. — После завершения подсоединения и перед первым включением устройства (включая замену аккумулятора) при помощи предмета с заостренным концом (например, шариковая ручка) нажмите кнопку RESET, расположенную на корпусе магнитолы для инициализации системы. — Устройство предназначено для работы в цепях с соединением отрицательного вывода аккумуляторной батареи с металлическим кузовом автомобиля (масса). -

Если проигрыватель включен, не допускайте замыкания между собой или на кузов автомобиля проводов динамиков. Это может стать причиной перегрузки усилителя мощности и выхода его из строя. — Выключайте устройство, когда оно не используется. (Отключайте ресивер от источника питания, если он не используется длительное время).

Не устанавливайте ресивер в следующих местах:

- где он может препятствовать управлению рулевым колесом или рычагом переключения передачи, иначе это может стать причиной дорожно-транспортного происшествия;

- где он может препятствовать функционированию устройств защиты, например, подушки безопасности, иначе это может стать причиной несчастного случая со смертельным исходом;

- где он загораживает видимость водителю.

Во время вождения не пытайтесь управлять ресивером. Иначе это может стать причиной дорожно-транспортного происшествия.

Если вам необходимо управлять устройством во время вождения, то не отрывайте взгляд от дороги — это может стать причиной дорожно-транспортного происшествия.

При прослушивании аудио-программ в движении устанавливайте такой уровень громкости, который не будет мешать водителю слышать все, что происходит вокруг автомобиля.

Не выполняйте никаких действий по управлению устройством при движении автомобиля, если это отвлекает водителя от управления.

С целью снижения риска возгорания устройства или поражения электрическим током запрещается оставлять проигрыватель под дождем или в помещении с высокой степенью влажности.

-3-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Не подвергайте прибор воздействию резкой смены температуры. Это может стать причиной возникновения конденсата внутри устройства и привести к повреждению прибора. При образовании конденсата, перед использованием прибора подождите 1 час, чтобы влага испарилась. Конденсат на элементах не допускается. Не допускайте эксплуатации аппарата в запыленных местах. Не включайте устройство, если температура внутри автомобиля выше или ниже нормы. Перед включением дождитесь, пока температура в салоне не станет нормальной. Диапазон рабочих температур: от О’ до -ь40‘ С. Конденсат на элементах не допускается.

Во избежание повреждений не подвергайте ресивер воздействию прямых солнечных лучей, теплового излучения или потоков горячего воздуха. С целью снижения риска возгорания устройства или поражения электрическим током используйте только рекомендованные комплектующие. Во избежание несчастного случая не пытайтесь разобрать устройство. Не переделывайте и не ремонтируйте прибор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт аппарата. Ремонт должен производиться только в специализированных авторизованных сервисных центрах.

-4-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Воспроизведение MP3 файлов с USB/ SD/MMC накопителей (флэш-память)
1. Поддержка карт памяти SD/MMC. Поддерживаются карты максимальным объемом: SD/MMC — 2Гб. Примечание: a) В связи с постоянным совершенствованием производителями конструкции и протоколов обмена карт памяти серии SD с другими устройствами, не гарантируется полная совместимость проигрывателя со всеми картами SD. b) Объем поддерживаемой карточки зависит от фирмы-изготовителя. c) Не гарантируется поддержка карты памяти 2 в 1 (SD/MMC). 2. Поддержка USB флеш-карты. Максимальный объем USB флеш-карты — 2 Гб. Примечание: Не все USB устройства могут быть совместимы с данным аппаратом, так как в настоящее время существует больщое количество стандартов работы USB-устройств (USB-контроллеров) разных производителей, значительно отличающихся друг от друга. Рекомендуется подбирать USB-устройства в соответствии с техническими характеристиками этого проигрывателя. Не гарантируется корректная и полная поддержка формата USB 2.0. (USB 2.0 может воспроизводиться со скоростью USB 1.1). 3. Поддержка FAT 12/FAT 16/FAT 32: FAT 12/16 (поддержка 200 папок, 500 файлов), FAT 32 (поддержка 200 папок, 500 файлов). 4. Имя файла: 32 байта/ Имя папки: 32 байта. 5. Тэг (id3tag в формате 1.0) Имя/ Исполнитель/Альбом: 32 символа. 7. Примечание: Не гарантируется корректное и полное отображение id3tag в формате 2.0. Многофункциональный карт-ридер не поддерживается. Поддержка внещних жестких дисков (USB HDD) не гарантируется. Поддерживаемые файловые системы FAT, FAT 12/16/32.

-5-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

УПРАВЛЕНИЕ MP3 ВОСПРОИЗВЕДЕНИЕМ
Примечание:
- MP3 это сокращенная форма от MPEG Audio Layer 3 и относится к стандарту технологии сжатия звука.
- Данное устройство совместимо с MP3 файлами, которые записаны в совместимом формате с ISO 9660. Однако данное устройство не поддерживает MP3 данные, записанные методом пакетной записи (Packet Write).
- Данное устройство не совместимо с MP3 файлами, которые имеют расширение файла, отличающееся от «.mp3».
- Если устройство проигрывает не MP3 файл, который имеет расширение «.mp3», то возможно возникновение шумов.
- Максимальное количество уровней директории: 5, включая корневую директорию.
- Данное устройство может не воспроизводить дорожки в последовательном порядке.
- Не рекомендуется использовать носители информации (USB/SD), на которых одновременно находятся файлы с разным расширением (файлы разного типа — аудио, видео, исполняемые файлы).
- При воспроизведении со скоростью 8 Кбит/сек или «VBR» (Переменная скорость передачи битов), прошедшее время воспроизведения, отображаемое на дисплее, неверно, а также возможна некорректная работа функции ознакомительного воспроизведения.
- Воспроизведение ID3 тэгов с форматом WMA (формат сжатия музыкальных данных, созданный Microsoft Corporation) не гарантируется, так как это зависит от версий ID3 тэгов.
- Для получения высокого качества звука рекомендуется преобразовывать MP3 файлы с частотой 44,1 кГц и фиксированным битрейтом 128 Кбит/сек. Для ISO 9660 — максимально допустимая емкость вложенных папок: 5, включая корневую директорию (папку). Не записывайте файлы или папки другого формата вместе с MP3 файлами на USB/SD карту, в противном случае потребуется длительное время для начала воспроизведения MP3 файлов или возможен отказ воспроизведения. Наименование альбома или композиции может содержать до 16 символов. Необходима поддержка функции ID3TAG версия 1 .X. Помните, что изделие может не воспроизводить треки в том порядке, в котором они записаны на USB/SD карте.

-6-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Внимание:
- Перед тем, как окончательно установить ресивер, подключите электропроводку временно и убедитесь, что аппарат и вся аудио система работают должным образом.
- Для правильной установки используйте только комплектующие, поставляемые с аппаратом. Использование других комплектующих может повлечь за собой неисправность.
- Проконсультируйтесь с вашим дилером, если для установки необходимо просверлить отверстия или произвести другие изменения в автомобиле.
- Установите ресивер таким образом, чтобы он не мешал водителю и не повредил пассажира в случае внезапной остановки.
- Угол наклона передней стороны ресивера не должен превышать 30′. Не устанавливайте ресивер в местах попадания прямых солнечных лучей или горячего воздуха из отопителя, а так же в запыленных и загрязненных местах и местах с сильной вибрацией. Перед установкой аппарата снимите переднюю панель.

Порядок установки 1. Приборная панель 2. Язычки Вставьте установочную рамку (без ресивера) в отсек приборной панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под размер приборной панели автомобиля, выберите наиболее подходящие. 3. Винт 1. Приборная панель 2. Гайка (5 мм) 3. Пружинная шайба 4. Винт (5*25 мм) 5. Винт 6. Металлическая скоба Закрепите тыловую часть ресивера при помощи металлической скобы. При необходимости изогните её. 7. Шайба Порядок извлечения A) Обрамление Б) Снимите обрамление, отогнув его верхний край и потянув его на себя B) Вставьте до упора ключи, входящие в комплект поставки ресивера, в пазы на боковых поверхностях передней панели. Г) Извлеките ресивер из рамки, потянув его на себя. Порядок извлечения А

-7-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Снятие передней панели Кнопка снятия панели 1. Перед снятием передней панели выключите ресивер. 2. Для снятия передней панели нажмите кнопку снятия панели. 3. Снимите панель. Установка передней панели 1. Установите в проигрыватель сначала правый край передней панели так, чтобы отметка В на головном устройстве совпала с отметкой А на передней панели (см. рис.). 2. Затем нажмите на ее левый край до фиксации панели в ресивере. Примечания: 1. Не роняйте переднюю панель. Храните ее в футляре. 2. Во избежание повреждений не прикладывайте к передней панели излишних усилий во время ее установки или снятия. 3. Не прикасайтесь руками к контактам на тыльной стороне передней панели. 4. В случае загрязнения контактов очистите их хлопчатобумажной тканью, пропитанной изопропиловым спиртом 5. Не подвергайте переднюю панель воздействию прямых солнечных лучей, влаги и пыли. 6. Не допускайте соприкосновения летучих веществ (таких как бензин, разбавитель) с поверхностью передней панели. 7. Не пытайтесь разобрать переднюю панель.

-8-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

ПОДСОЕДИНЕНИЯ MYSTERY MA^-g^29U
Линейный выход □———————— Правый громкоговоритель Линейный выход Левый громкоговоритель ISO разъем Антенный вход М ISO разъем IbL АККУМ.-ь12В тыловой правый громкоговоритель ст □□ (-) (+) фронтальный правый громкоговортвль LU L2J АНП’ЕННА(-)-) (-) (+) фронтальный левый громкоговоритель □О m m МАССА [ТЦ CZ] (■) (+) тыловой левый громкоговоритель Гв1 1^ ЗАЖИГАНИЕ (+) (-) (+)

1. Этот аппарат работает от источника постоянного тока 12 В с минусом на массе.
2. Перед началом подсоединения отключите источник питания, вынув предохранитель.
3. Подсоедините провода питания аппарата к соответствующим цепям автомобиля, защищенным предохранителями.
4. Подсоедините черный провод к металлическому корпусу автомобиля.
Примечание: Неправильное подсоединение приведет к ликвидации гарантии этого аппарата.

-9- красный белый

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

КНОПКИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ

1. PWR Кнопка включения/выключения ресивера
2. VOL/SEL Ручка регулировки уровня громкости /Кнопка управления звуком
3. MOD Кнопка выбора режима работы ресивера
4. DISP Кнопка вывода на дисплей статистической информации о диске/установки часов
5. ЖК-дисплей
6. BND Кнопка выбора частотного диапазона
7. [►►!] Кнопка ручной настройки на станции/ перехода к последующей дорожке
8. [М4] Кнопка ручной настройки на станции/ перехода к предьщущей дорожке
9. AS/PS Кнопка автоматической настройки на станции / сканирования запомненных станций
10. [М1]/1 Кнопка начала воспроизведения/ временной остановки воспроизведения МРЗ файлов/кнопка выбора радиостанции из памяти, записанной под номером «1»
11. 1МТ/2 Кнопка ознакомительного воспроизведения/кнопка выбора радиостанции из памяти, записанной под номером «2»
12. РРТ/З Кнопка повторного воспроизведения/кнопка выбора радиостанции из памяти, записанной под номером «3»
13. RDM/4 Кнопка воспроизведения в случайном порядке./кнопка выбора радиостанции из памяти, записанной под номером «4»
14. -10/5 Кнопка перехода на 10 дорожек назад при воспроизведении МРЗ файлов/кнопка выбора радиостанции из памяти, записанной под номером «5»

-10-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

15. +10/6 Кнопка перехода на 10 дорожек вперед при воспроизведении МРЗ файлов/ кнопка выбора радиостанции из памяти, записанной под номером «6»
16. ИК приемник сигналов пульта ДУ
17. Разъем USB
18. SD/MMC разъем
19. AUX Разъем для дополнительного источника воспроизведения
20. SCN Кнопка сканирования всех принимаемых радио станций ми Кнопка мгновенного включения/выключения звука

ОСНОВНЫЕ ОПЕРАЦИИ
Включение/выключение проигрывателя Нажмите кнопку Р\Л/Н (1) для включения/выключения проигрывателя.
Снятие передней панели Нажмите кнопку ВЕЬ {17) для снятия передней
Управление звуком При помощи ручки VOL (2) настройте желаемый уровень громкости. Последовательно нажимайте кнопку SEL (2) для настроек следующих функций: VOL — BAS — TRE — BAL — FAD — LOUD OFF/ ON — DSP OFF — MUTE OFF — DX/LOC — STEREO/MONO BASS: Настройка тембра низких частот. TREBLE: Настройка тембра высоких частот. BALANCE: Настройка баланса между правыми и левыми громкоговорителями. FADER: Настройка баланса между передними и задними громкоговорителями. LOUD OFF/ON: Включение/выключение тонкомпенсации. DSP: Настройка эквалайзера (POP/ROCK/ CLASS/FLAT). Вы также можете настроить эквалайзер, нажав на кнопку DSP на пульте ДУ. Примечание: При выборе режимов эквалайзера (ROCK POP CLASS) установка тембров низких и высоких частот становится недоступной, пока не будет выбран режим DSP OFF. MU: Кнопка мгновенного включения/выключения звука LOCAL/DX: Во время автонастройки аппарат может настраиваться либо только на

-11-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

станции с сильным сигналом, либо на все станции диапазона без исключения. Режим LOCAL позволяет принимать только станции с сильным сигналом. Режим DX позволяет принимать все станции текущего диапазона. При включении радиоприемника активируется автоматически режим DX. Вы также можете выбрать режим LOCAL или DX нажав на кнопку кнопку LOC на пульте ДУ. STEREO/MONO: Выбор STEREO или MONO режима. Вы также можете выбрать STEREO или MONO режим, нажав на кнопку ST на пульте ДУ. ЖК дисплей На дисплее отображается информация о текущей частоте диапазона и текущей включенной функции. Индикаторный светодиод Этот светодиод загорается при снятии передней панели. Режим работы Для выбора режима работы аппарата последовательно нажимайте кнопку MOD(3). Режимы изменятся в следующей последовательности: TUNER — USB (если USB устройство подключено к проигрывателю) — MEMORY CARD (SD/MMC) (если карта памяти установлена в проигрыватель) — AUX Индикация и установка текущего времени Нажмите кнопку DISP (4) для выполнения следующих функций: — Во время режима МРЗ воспроизведения для индикации текущего времени коротко нажмите кнопку DISP (4). В течение 5 секунд на экране будут изображены часы. Затем проигрыватель перейдет к предыдущему экранному режиму (прокручивание информации о диске: Название, Папка, Трек). Для установки текущего времени после включения индикации нажмите и удерживайте кнопку DISP (4), пока символы, показывающие время на ЖК дисплее, не начнут мигать. Последовательным нажатием на кнопки +/- пульта ДУ или поворотом ручки (2) установите необходимое значение времени.

Кнопка сброса

Кнопка RESET расположена на проигрывателе и активируется при помощи шариковой ручки или любого другого предмета с тонким концом (чтобы избежать повреждения аппарата не используйте для инициализации аппарата предмет с острым концом). Кнопка сброса активируется в следующих случаях: — для инициализации системы, когда все подсоединения завершены — если все функциональные кнопки не работают — если на дисплее появился символ «Еrror» (Ошибка»).

УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ

Переключение диапазонов

Во время режима работы радио нажмите кнопку BND (6) на передней панели для выбора желаемого волнового диапазона . Частота выбранного диапазона появится на дисплее. Диапазоны изменяются в следующей последовательности: FM1 — FM2 — FM3 (УКВ) — MW1 (AMI) — MW2 (АМ2)

-12-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Ручная настройка на станцию 1. Кратко нажимайте кнопки [М] (8) или [К<] (9) для ручной настройки на станцию. 2. Нажмите и удерживайте в течение нескольких секунд кнопки [^] (8) или [Н^] (9) для автоматической настройки на станцию. Для записи в память устройства выбранной вами станции нажмите и удерживайте одну из кнопок {11 -16) более 1 секунды. Автоматическая настройка и сканирование запомненных станций 1. Сканирование запомненных станций. Кратко нажмите кнопку А5/Р5 (9) для включения сканирования радиостанций, записанных в память устройства. Каждая станция будет звучать в течение 3 секунд. 2. Автоматическое запоминание станций. Нажмите и удерживайте кнопку А5/Р5 (9) в течение нескольких секунд. Приемник автоматически настроится на частоты наиболее сильных станций в выбранном частотном диапазоне и запомнит их под номерами с по 1 по 6. Сканирование станций 1. Кратко нажмите кнопку ЗСМ (20) -аппарат начнет поиск ближайшей радиостанции с сильным сигналом. После проигрывании данной радиостанции в течение 5 секунд, аппарат продолжит поиск следующей радиостанции. 2. Нажмите и удерживайте кнопку 8СМ (20) — аппарат произведет поиск ближайшей радиостанции с сильным сигналом и начнет ее воспроизведение. Вы можете записать данную радиостанцию в память устройства . Для этого нажмите и удерживайте одну из кнопок (11-16) более 1 секунды. Выбор настроенной станции В режиме радио краткое нажатие на кнопки (11-16) на передней панели позволяет вызвать станцию , ранее внесенную вами в память аппарата.

УПРАВЛЕНИЕ MP3 ПРОИГРЫВАТЕЛЕМ

Воспроизведение звуковых дорожек в произвольном порядке Во время воспроизведения файлов нажмите кнопку RDM/4 (13) на передней панели, и все звуковые дорожки на диске будут воспроизводиться в случайном порядке.

Примечание: — Включение режимов INT, RPT, RDM происходит при первом нажатии на соответствующие кнопки с появлением на короткое время на экране индикации о включении режима (INT ON, RPT ON, RDM ON). Повторное нажатие на соответствующие кнопки отключает режимы с появлением на короткое время на экране индикации о выключении режима (INT OFF, RPT OFF, RDM OFF). — Одновременно INT, RPT, RDM работать не могут. Активным остается только последний выбранный режим с соответствующей индикацией на экране.

Выбор файлов МРЗ

Нажмите кнопку -10/5 (15) для перехода на 10 дорожек назад. Нажмите кнопку +10/6 (16) для перехода на 10 дорожек вперед.

Выбор звуковой дорожки

Во время воспроизведения МРЗ файла нажмите кнопки [14<] (9) или [►►!] (8), чтобы перейти к предыдущей или последующей звуковой дорожке, при этом на дисплее появляется номер трека.

-13-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Установка SD/ММС карт памяти

Установите SD/ММС карту в специальный разъем (18), расположенный за передней панелью устройства. Для извлечения карты необходимо аккуратно нажать на нее.

Установка USB носителя

Подсоедините USB носитель к разъему (17) на передней панели устройства, используя провод в комплекте. Начало воспроизведения/временная приостановка воспроизведения Нажмите кнопку [М1] (11) на передней панели для приостановки воспроизведения файла. Для продолжения воспроизведения файла — снова нажмите кнопку [М1] (11). Нажмите и удерживайте кнопку более 0,5 секунды во время воспроизведения диска, чтобы начать воспроизведение с первой дорожки диска. Сканирование дорожек CD диска Нажмите кнопку INT/2 (11 ) на передней панели. На дисплее появится индикатор «INT» после этого начнется обзорное воспроизведение каждой звуковой дорожки диска в течение 10 секунд. После окончания сканирования последней дорожки диска начнется воспроизведение дорожки, с которой началось сканирование.

————

Ш- [Qв MYSTERY МЧ ) ГSEM f^DISp) ( — )1 ( ST /mode) (band) (^lo^ (loud)- 5 -10 6 + 10 Ш в

————

1. Кнопка включения/выключения ресивера
2. Кнопка начала/временной приостановки воспроизведения / выбора радиостанции из памяти, записанной под номером «1»
3. Кнопка сканированного воспроизведения дорожек СО диска / выбора радиостанции из памяти, записанной под номером «2»
4. Кнопка повторного воспроизведения / выбора радиостанции из памяти, записанной под номером «3»
5. Кнопка воспроизведения дорожек в произвольном порядке / выбора радиостанции из памяти, записанной под номером «4»
6. Кнопка выбора радиостанции из памяти, записанной под номером «5»
7. Кнопка выбора радиостанции из памяти, записанной под номером «6»
8. Кнопка мгновенного выключения звука
9. Кнопки регулировки уровня громкости
10. Кнопка выбора режима работы
11. Кнопка выбора стерео или моно режима

-14-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

12. Кнопка включения/выключения тонкомпенсации
13. Кнопка сканирования всех радио станций текущего диапазона
14. Кнопка вывода на дисплей статистической информации о диске/ установки часов
15. Кнопка автоматической настройки на станции /сканирования запомненных станций
16. Кнопка выбора режима 1оса1/ОХ
17. Кнопка выбора частотного диапазона
18. Кнопки ручной настройки на станции / перехода к последующей/предыдущей дорожке
19. Кнопка подтверждения ввода символов/ настроек управления звуком

Замена элементов питания в пульте ДУ

При ухудшении качества работы или при полном прекращении работы пульта ДУ необходимо заменить батарею (СР2025). Соблюдайте полярность подключения батареи.
1. Для замены элементов питания сначала нажмите на замок отсека питания. Затем выдвиньте отсек питания.
2. Установите новую батарею значком «+» вверх.
3. Затем установите обратно отсек с батареей в пульт ДУ.

-15-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Прежде чем ознакомиться с разделами приведенной ниже таблицы, проверьте правильность подсоединений. Если неполадки не устраняются, обратитесь в ближайший сервисный центр дилера.
Неисправность Причина/способ устранения
Приемник не функционирует Не включен ключ зажигания.
Если аппарат подключен в соответствии с инструкциями, включите зажигание в позицию «АСС».
Перегорел предохранитель. Замените предохранитель.
Нет звука Уровень громкости звука стоит на минимуме. Увеличьте громкость.
Неправильно выполнены соединения. Проверьте правильность соединений.
Нажата кнопка «MUTE». Отключите функцию.
Кнопки не функционируют
Встроенный микрокомпьютер дает сбой. Нажмите кнопку RESET.
Передняя панель плохо закреплена. Закрепите переднюю панель правильно.
Радио не работает Отсоединен кабель антенны. Убедитесь в правильном присоединении антенны.
Автоматический поиск программ не работает — Сигнал станции слишком слабый. Используйте ручную настройку.

-16-

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие характеристики
Напряжение питания:……………………………………………………………….11-14 В постоянного тока
Максимальная выходная мощность:…………………………………………………………………….4×50 Вт Воспроизведение с иВВ, 80/ММС носителей
Диапазон частот:………………………………………………………………………………………. 20 Гц-20 кГц
Отношение сигнал/шум……………………………………………………………………………………………..50 дБ Радиоприемник РМ Диапазон частот:……………………………………………………………………………………………65-108 МГц Промежуточная частота:……………………………………………………………………………………10,7 МГц Чувствительность (при соотношении сигнал/шум 26 дБ):……………………………. не хуже 3 мкВ Разделение стерео каналов:…………………………………………………………………….. 25 дБ на 1 кГц Отношение сигнал/шум:………………………………………………………………………………………………..50 дБ

СВ Диапазон частот:……………………………………. 522-1620 кГц

Промежуточная частота:…………………………………… 450 кГц

Чувствительность (при соотношении сигнал/шум 20 дБ):……………………………………………………………….не хуже 35 мкВ

Разделение стерео каналов:…………………………. 25 дБ на 1 кГц

Отношение сигнал/шум:……………………………………………40 дБ

Примечание: В соответствии с проводимой политикой постоянного усовершенствования технических характеристик и дизайна, возможно внесение изменений без предварительного уведомления.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА:

Единая справочная служба: тел. 8-800-100-20-17 service@mysteryelectronics.ru

С* Дополнительную информацию о гарантийном и послегарантийном ремонте вы можете получить по месту приобретения данного изделия или на сайте www.mysteryelectronics.ru



Производитель: Мистери Электроникс Лтд.

Адрес: Китай, Гонконг, Ванчай, Харбор Роуд 23, Грейт Игл Центр

-17-

Нашёл на вышеупомянутом сайте более чёткий PDF-файл объёмом 7,5 МБ и сохранил его на ноутбуке — при необходимости буду заглядывать в него. Постепенно доведу до ума редактирование вышеприведенной огромной цитаты.

Собираюсь купить автомагнитолу ACV WD-7040 формата 2DIN — пытаюсь понять, придётся ли возиться с IS0 Коннектором. Сравнение показало, что номера контактов IS0 Коннектора не совпадают, а предназначение совпало, то есть оно стандартное — это означает, что достаточно подключить IS0 Коннектор к автомагнитоле ACV WD-7040, чтобы она заработала.

Мне не нравится, что магнитолу можно включить только при включении зажигания — это бережёт заряд аккумулятора, но неправильно, по моему мнению. Поэтому подключу +12В к 12-му контакту через тумблер или кнопку с фиксацией. Подача +12В к 14-му контакту нужна, как я понимаю, для сохранения настроек.

К 22-му разъёму можно подключить Камеру Заднего Вида, чтобы нежно бить препятствия сзади.

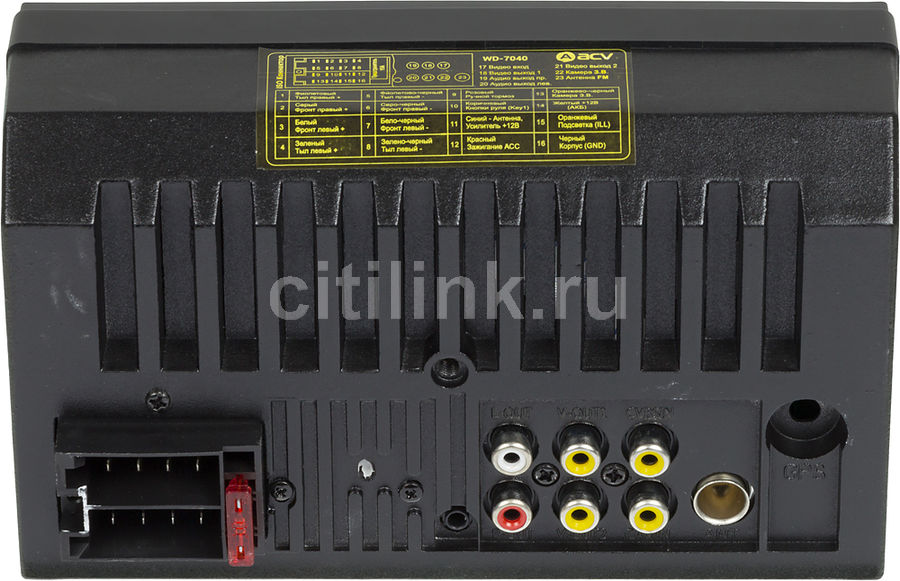

Привожу вид сзади на автомагнитолу ACV WD-7040:

!…

Приглашаю всех высказываться в Комментариях. Критику и обмен опытом одобряю и приветствую. В особо хороших комментариях сохраняю ссылку на сайт автора!
