Косые стяжки — замена соединений Шип-Паз.

Пламенный привет посетителям этой страницы, пришедшим из социальных сетей, да и всем остальным тоже! В апреле 2021-го года наблюдал удивительное явление: обильный поток посетителей из 4-х социальных сетей. В связи с этим настоятельно рекомендую всем неоднократно и регулярно посещать сайт rtbsm.ru — там в общих чертах изложена Российская Теннисная Балльная Система Марии (Шараповой).

Приглашаю всех полюбоваться на Фото и Видео красавицы Марии — надеюсь, что Вы поделитесь адресом сайта rtbsm.ru с друзьями и знакомыми.

Главная проблема — известить Марию, чтобы она лично как можно скорее заявила на весь мир о РТБСМ.

Косые стяжки — это современная замена соединений Шип-Паз, которые много десятилетий применяли столяры для надёжных соединений отдельных элементов мебели.

Косые стяжки выполняются парой саморезов, вставляемых в предварительно просверленные отверстия в 1-й детали и вкручиваемых во 2-ю деталь.

Привожу три изображения со страницы  :

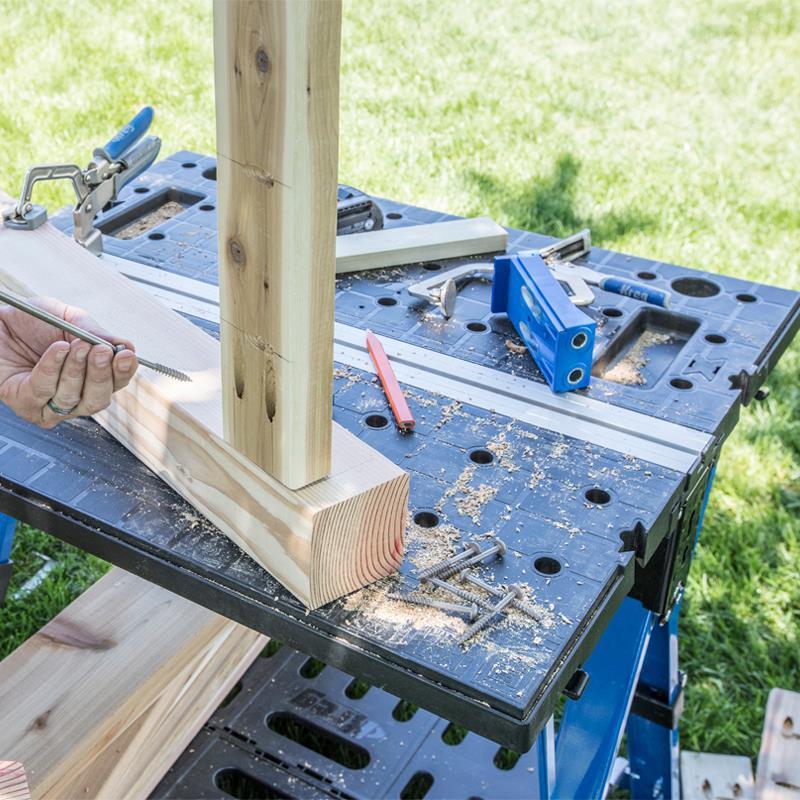

На 1-м изображении отчётливо видны используемые шурупы с головкой  «грибочком», длинное жало наверняка крестообразной отвёртки, вставленное в патрон аккумуляторного шуруповёрта, и синее приспособление для высверливания отверстий в присоединяемой детали.

На 2-м изображении видим соединение трёх деталей двумя Косыми стяжками с помощью четырёх шурупов. Надо позаботиться о том, чтобы шурупы 2-й пары не наткнулись на шурупы 1-й пары — для этого достаточно синее приспособление прижимать к разным краям плоских деталей, то есть в верхнему краю одной и к нижнему краю другой. Деталь квадратного сечения — это явно ножка стола, а плоские детали предназначены для скрытного соединения ножек.

На 3-м изображении видно, как с помощью синего приспособления просверливают два отверстия для шурупов. Само собой разумеется, что сначала нужно просверлить отверстия сверлом, которое имеет такой же диаметр, как гладкая часть шурупов, а потом просверлить короткие отверстия сверлом, которые имеют такой же диаметр, как головки шурупов.

Итак, понадобятся два сверла и одно длинное жало отвёртки — чтобы не возиться с перестановкой, надо использовать три аккумуляторных шуруповёрта. Замечу, что их есть и меня!

Хорошо бы использовать специальное уступчатое сверло, но я таких в продаже не видел — надо будет поинтересоваться у продавцом в магазинах.

Можно было бы использовать металлические уголки, но это экономически невыгодно и к тому же утяжеляет изделие.

Можно было бы плоские детали и иначе прикрепить к ножкам шурупами, но тогда или головки шурупов были бы видны, что некрасиво, или пришлось бы ставить заглушки, или замазывать головки шурупов смесью ПВА с мелкими опилками, которые будут смотреться, как чужеродные пятна.

Оказывается, упомянутое приспособление называется Мебельный кондуктор, его можно недорого купить в Китае.

Привожу информацию со страницы https://zen.yandex.ru/media/yanlaros/kak-sdelat-soedinenie-na-kosoi-shurup-zakazal-v-kitae-mebelnyi-konduktor-617baabad6be7c39228c2995 :

Как сделать соединение на «косой шуруп». Заказал в Китае мебельный кондуктор

Сегодня, 30 октября 2021 г.

118 прочитали

При изготовлении практически любых изделий из дерева  так или иначе встаёт вопрос соединения заготовок между собой. Способов это сделать существует на сегодняшний день великое множество, и для разных ситуаций выбор будет индивидуальным.

Я пока делаю только первые шаги в столярном деле, и раздавать советы мне ещё рановато, однако рассказать про один из вариантов я всё-таки могу.

Просматривая множество видеороликов по теме работы с деревом, всё чаще стал замечать, как более опытные мастера используют особый вид крепления, который называется «косой шуруп».

Суть его сводится к тому, чтобы на одной из заготовок высверлить отверстие под углом, в которое будет загоняться саморез. Решение довольно изящное, а соединение получается очень крепким.

Вот так выглядит данный тип соединения

Но самое главное, такое соединение делается очень легко и быстро. Однако, есть одно «НО».

Без специального инструмента, или правильнее сказать, приспособления, сделать данный вид крепежа не представляется возможным. Устройство само по себе не особо сложное, однако стоит довольно дорого.

Фирменный кондуктор под «косой шуруп» обойдётся на сегодняшний день примерно в 8-10 тысяч рублей.

Существенная сумма, особенно в том случае, если столярка не приносит Вам дохода, а является лишь приятным хобби.

Но выход есть, и как обычно, появился он в «Поднебесной». На китайских торговых площадках можно приобрести данное устройство значительно дешевле, что я в итоге и сделал.

Внешний вид набора

Я купил самый простенький набор, однако для моих задач его более чем достаточно.

В комплекте идёт непосредственно само устройство, специальное сверло с ограничителем, длинная крестовая бита и небольшой комплект саморезов с заглушками.

Сам кондуктор

Как сделать соединение на «косой шуруп». Заказал в Китае мебельный кондуктор

Сам кондуктор

Пользоваться приспособлением очень просто. На лицевой панели есть измерительная шкала.

На ней нужно выставить толщину заготовки, с которой мы будем работать.

Минимальная толщина заготовки, с которой можно работать, — 10 мм., поскольку сверло идёт 9 мм.

Далее нужно настроить сверло и зафиксировать глубину его работы.

Для этого вставляем его в отверстие кондуктора и выставляем так, чтобы с задней планкой остался небольшой зазор, примерно в один миллиметр.

Выставляем сверло с небольшим зазором

В принципе, это всё — и можно приступать к работе. Устанавливаем кондуктор на край заготовки, фиксируем по заднему выступу и крепко зажимаем струбциной.

Остается лишь высверлить отверстие и готово.

Главное — максимально качественно и крепко закрепить заготовку

Далее устанавливаем нашу заготовку к месту крепления и закручиваем саморез.

Соединение готово. Держится очень крепко и надёжно

Чтобы скрыть место крепления, можно использовать комплектные заглушки, либо вклеить деревянный шпунт.

Излишки шпунта затем спиливаем ручной ножовкой и шлифуем.

Вариант комплектной заглушки

В общем, устройством я остался очень доволен. Сделать крепление теперь стало значительно проще и быстрее.

Что касается качества изделия, то к нему никаких претензий нет. Кондуктор выполнен целиком из металла и думаю прослужит очень долго.

Надеюсь, информация будет для Вас полезна. Я так уж точно теперь буду постоянно пользоваться данным типом соединения.

А что Вы об этом думаете? Хороший вариант или не особо?

Пожалуй, куплю, если приспичит, в магазине ВсеИнструменты похожий двойной кондуктор:

Приспособление кондуктор Kreg Jig Jr. для соединения саморезами KREG R3
3 644 р.

Но сначала поищу Кондуктор XK-1 в Китае — думаю, что там он обойдётся намного дешевле.

Легко нашёл на странице https://aliexpress.ru/item/4001287241296.html

Имеет смысл купить на распродаже 11.11.2021 :

2265,54 руб.

Обратите внимание: к Кондуктору XK-1 прилагают три разных ступенчатых сверла, а также пакетик с образцами шурупов и заглушек.

!…
